　　產品概述

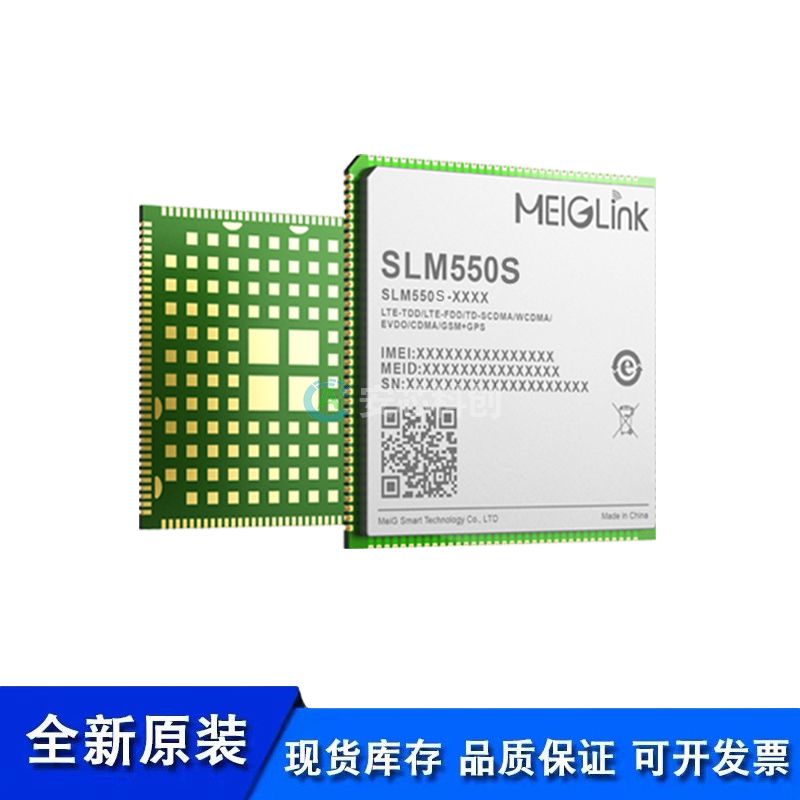

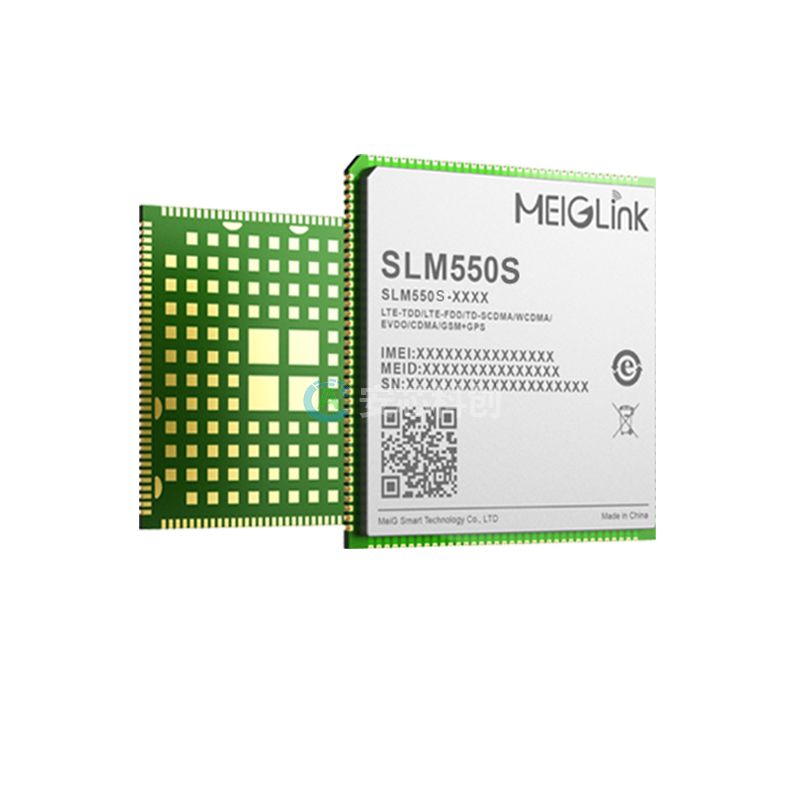

　　SLM550S系列模組，采用紫光展銳的UIS8581E平臺，該CPU采用28nm FinFET制程，內置64bit ARM、8 核A55(4*1.6GHz+4*1.2GHz)，支持Decode/encode最高1080P@30fps、H.266，支持FHD+屏幕分辨率，支持兩路ISP攝像頭，搭載Android 10操作系統，支持板卡內存為1GB+8GB(2GB+16GB、3GB+32GB、4GB+64GB)，支持LTE Cat4，最大下行速率可達150Mbps，最大上行速率可達50Mbps。支持TD-LTE/FDD-LTE/WCDMA/TD-SCDMA/GSM多種網絡制式，集成了GNSS和2.4WIFI(5G WIFI 選配)。

　　SLM550S系列模組，包含以下區域的子型號：SLM550S-C、SLM550S-E、SLM550S-LA、SNM550S。

　　SLM550S可提供語音、短信、通訊簿、2.4G WiFi(5G WIFI 選配)、BT和GPS功能;產品可廣泛應用于視頻記錄儀、智能POS收銀機、物流終端、VR Camera、智能機器人、視頻監控、安防監控、車載設備、智能信息采集設備、智能手持終端、無人機等產品。

　　主要優勢：

　　● 支持LTE Cat 4，最大下行速率可達150Mbps各網絡制式的全面覆蓋

　　● 支持主屏最高支持FHD+(1080*2160)

　　● 支持雙ISP(2M+8M)，雙攝功能，單攝最高支持8MP camera

　　● 集成多星座GNSS 接收機，滿足不同環境下快速、精準定位的需求

　　● 支持1080P @30fps 視頻的錄制和播放

　　基本屬性：

　　產品型號：智能模組SLM550S

　　操作系統：Android 11.0

　　存儲：16GB eMMC+2GB LPDDR4 (默認)

　　32GB eMMC+3GB LPDDR4 (可選)

　　64GB eMMC+4GB LPDDR4 (可選)

　　工作溫度范圍：-30°C ~ +75°C

　　存儲溫度范圍：-40°C ~ +85°C

　　尺寸：40.5x40.5x2.85mm

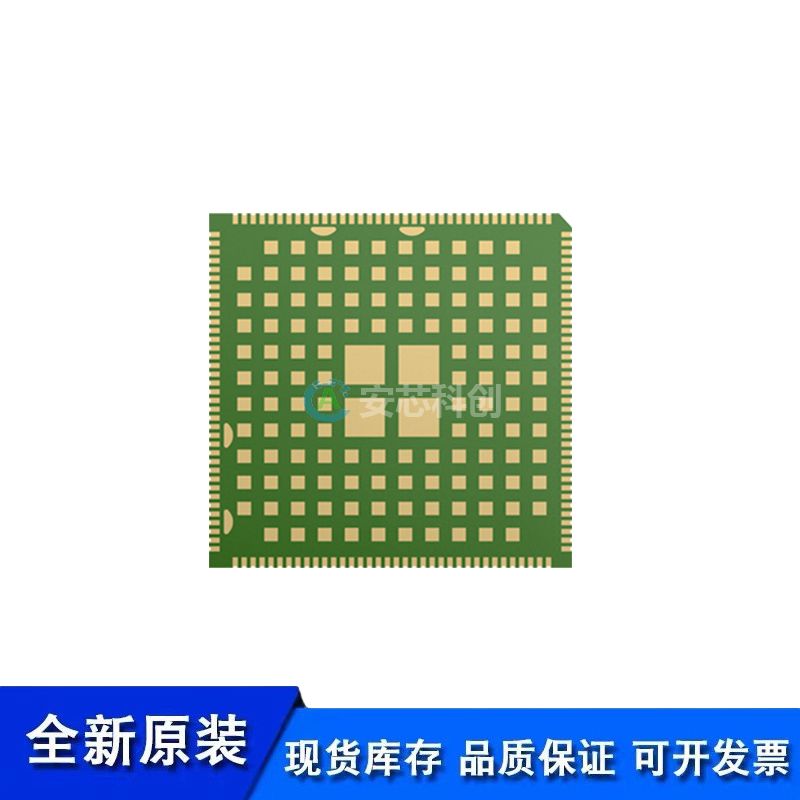

　　封裝特性：LCC+LGA封裝

　　重量：約13.0g

　　認證:CCC(中國)*

　　突出特性：

　　WLAN：2.4G/5G*, 802.11 a*/b/g/n/ac*

　　藍牙：BT2.1+EDR/3.0/4.1 LE/4.2 BLE，BT5.0*

　　GNSS：GPS/GLONASS/BeiDou

　　LTE Cat.4，支持分集接收天線，下行支持 MIMO 2×2

　　帶寬：1.4/3/5/10/15/20MHz

　　內置充電芯片和電量計，支持雙卡雙待

　　通過USB進行固件更新

　　USB接口：

　　符合USB 2.0 規范，支持USB OTG

　　I2C接口：最大可支持5組

　　(U)SIM接口：2組(1.8V/2.95V)

　　UART接口：最大可支持3組(支持硬件流控，最高速率達4Mbps)

　　SD卡接口：1組(支持 SD 3.0, 4-bit SDIO)

　　PWRKEY：1.8V，內部上拉

　　SPI接口：最大可支持5組

　　ADC接口：2組

　　GPIO接口：*24

　　馬達驅動接口：1組

　　LED指示接口：1組

　　天線接口：主天線、分集天線、GNSS天線和Wi-Fi & BT天線接口

　　音頻和視頻:

　　支持VoLTE超高清語音通話，以及SRVCC/CSFB語音回落技術，24-bit/192kHz高保真音樂回放

　　視頻編解碼:1080P @30fps

　　Wi-Fi 視頻: 編解碼最高1080P @30fps

　　攝像頭接口:

　　主Camera：2-lane MIPI_CSI

　　輔Camera：1-lane MIPI_CSI ，最高速率 2.1Gbps/Lane，可以最大支持8M像素拍照

　　觸摸屏接口：電容式觸摸屏

　　音頻接口:

　　模擬音頻：揚聲器、聽筒、耳機、3 組麥克風，支持1組降噪麥克風

　　LCM接口：4-lane MIPI_DSI，F(xiàn)HD+(1080*2160) @60fps

　　數據特性:

　　LTE Cat.4 FDD: 最大150Mbps (DL)/50Mbps (UL)

　　LTE Cat.4 TDD:最大117Mbps (DL)/30Mbps (UL)

　　UMTS:

　　DC-USDPA: 最大42Mbps (DL)

　　HSUPA:最大5.76Mbps (UL)

　　WCDMA: 最大384Kbps (DL/UL)

　　TD-SCDMA:最大4.2Mbps (DL)/2.2Mbps (UL)

　　GSM：

　　GPRS: 最大107Kbps (DL)/85.6Kbps (UL)

　　EDGE: 最大236.8Kbps (DL)/236.8Kbps (UL)

　　頻段信息：

　　中國/印度

　　SLM550S-C:

　　LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　TD-SCDMA:No support

　　WCDMA:B1/B8

　　EVDO/CDMA:No support

　　GSM:900/1800MHz

　　歐洲、中東、非洲/韓國/泰國

　　SLM550S-E:

　　LTE-FDD:B1/B2/B3/B5/B7/B8/B20/B28

　　LTE-TDD:B38/B40/B41

　　WCDMA:B1/B2/B5/B8

　　GSM:850/900/1800/1900MHz

　　澳大利亞/臺灣/巴西

　　SLM550S-AU:

　　LTE-FDD:B1/B3/B5/B7/B8/B28

　　LTE-TDD:B40

　　WCDMA:B1/B5/B8

　　GSM: 850/900/1800MHz

　　拉丁美洲

　　SLM550-LA:

　　LTE-FDD:B2/B4/B5/B7/B8/B25/B28/B66

　　LTE-TDD:B40

　　WCDMA: B2/B5/B8

　　GSM: 850/900/1900MHz

　　全球

　　SNM550S:

　　僅支持Wi-Fi & BT
