　　產品概述

　　美格智能SNM950系列模組基于高通驍龍800系列QCS8250平臺開發的智能模組。該平臺集成高通8核 Kryo? 585 CPU(1x Kyro Gold Prime core at 2.85GHz + 3x Kyro Gold core at 2.4GHz + 4x Kyro Silver core at 1.8GHz)，采用7nm制程。集成高通Adreno? DPU 995，顯示分辨率最大可以支持到雙4K。集成高通Adreno? VPU 665，最高支持4K@120fps 視頻編碼或4K@240fps 視頻解碼,支持H.264/H.265。集成高通 Adreno? GPU 650，支持 OpenGL ES 3.2，Vulkan1.1，支持OpenCL 2.0。集成高通神經網絡處理單元NPU230，AI算力可達15Tops。

　　SNM950系列模組搭載Android 10操作系統，默認板載存儲為256GB UFS + 12GB LPDDR5。支持Wi-Fi 6及 BT5.1。

　　SNM950系列模組集成了豐富的功能接口，包含LCM、Display Port 顯示接口，觸摸屏、攝像頭*、PCIe接口、USB接口、I2C接口、UART接口、SPI接口等。產品可廣泛應用于視頻會議系統、VR Camera、智能機器人、視頻監控、安防監控、智能信息采集設備、直播終端等產品。

　　主要優勢：

　　● 高通8核Kryo? 585處理器，最大核主頻2.85GHz

　　● 15Tops AI算力

　　● 支持雙屏

　　● 2組ISP，2組4-lane CSI接口*

　　● 支持2組USB 3.1接口，其中一組支持Display-Port

　　● 支持4K@120fps視頻編碼或4K@240fps視頻解碼

　　● 支持2路PCIe接口

　　基本屬性：

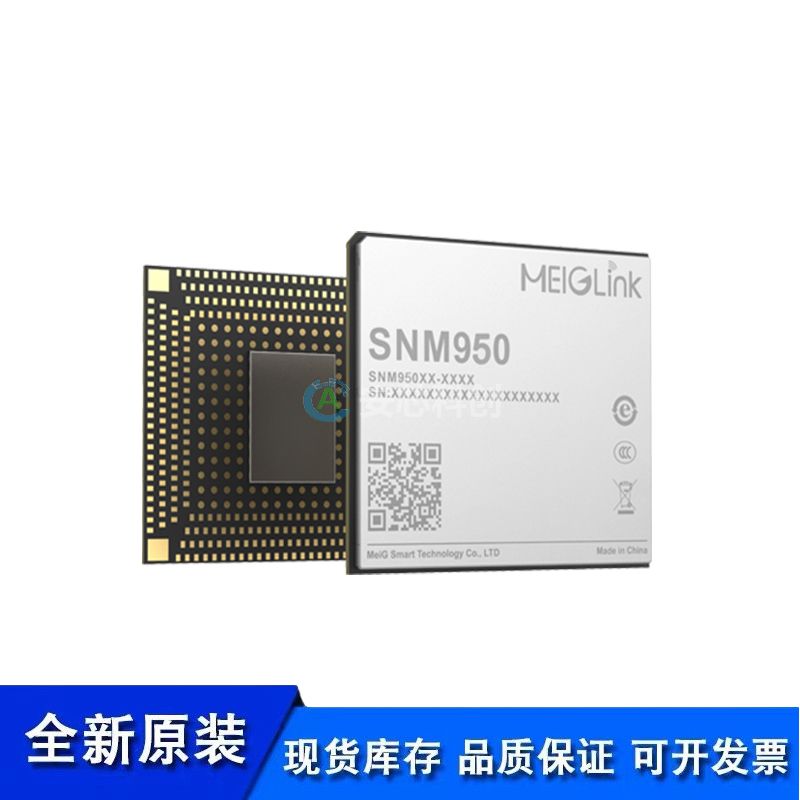

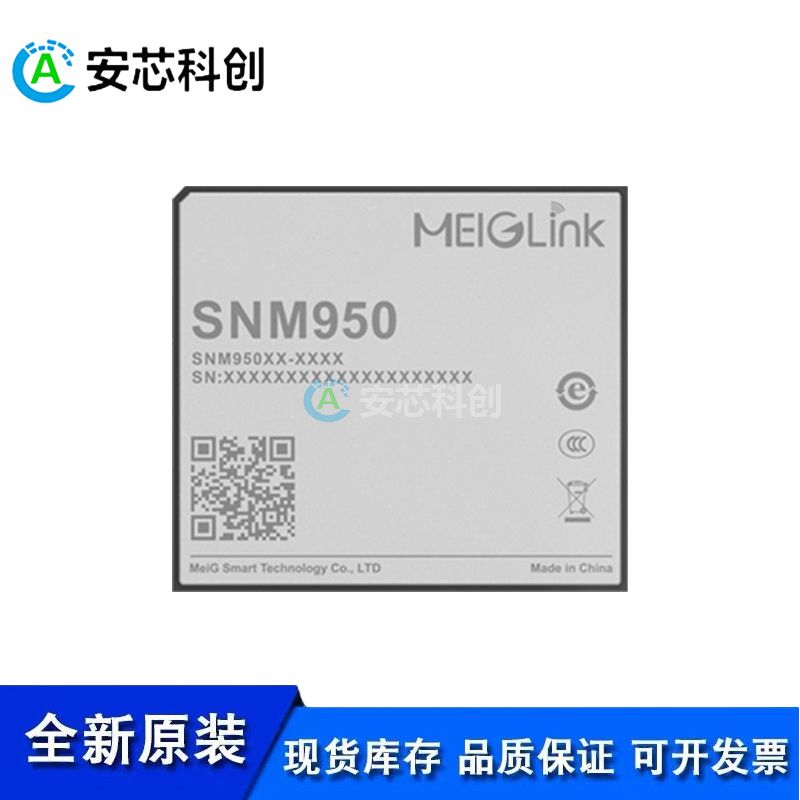

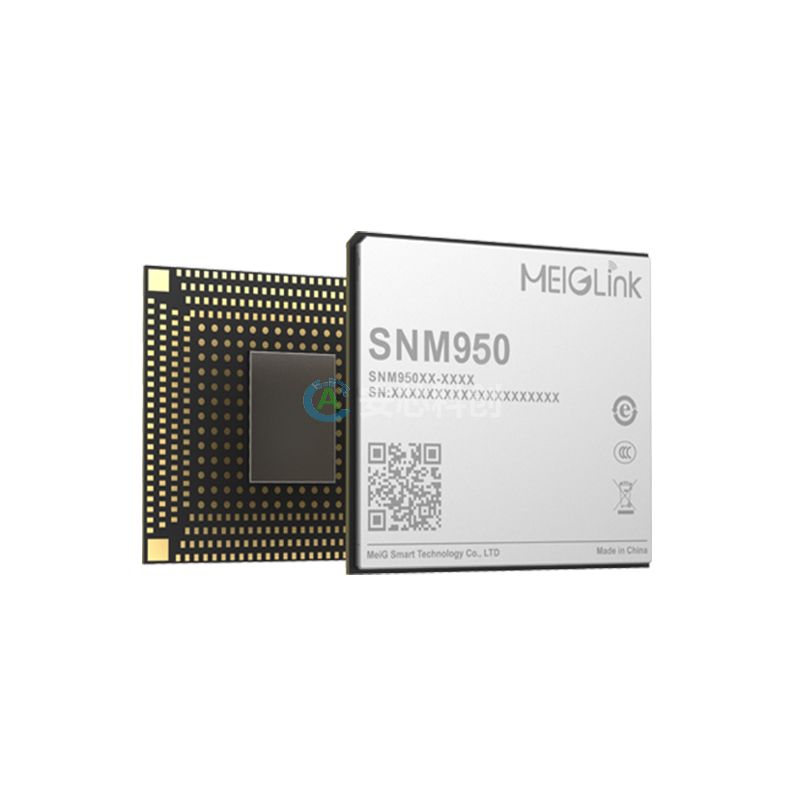

　　產品型號：高算力AI模組SNM950

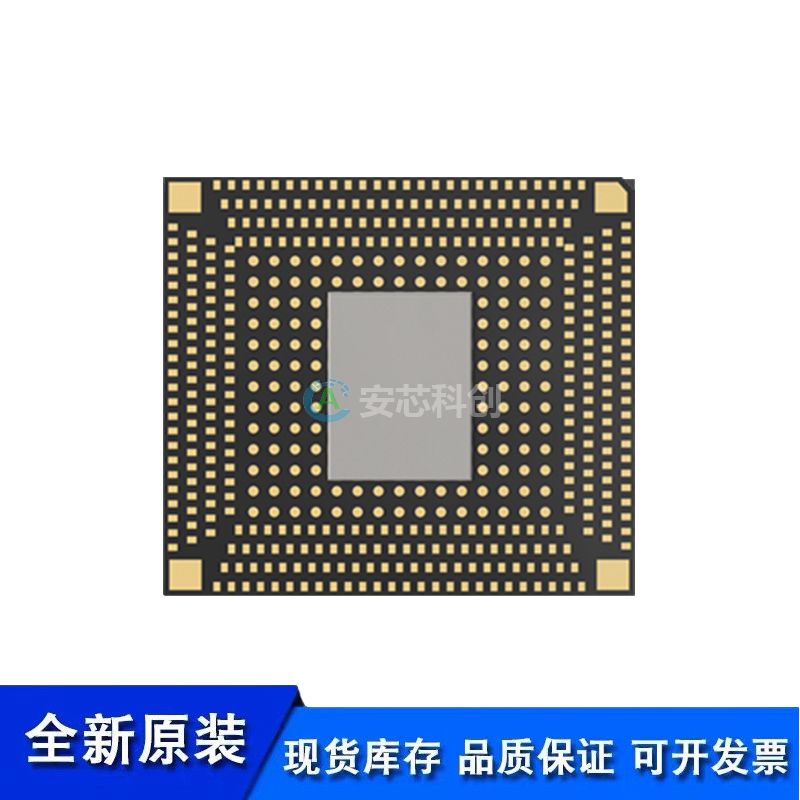

　　封裝特性：LGA封裝

　　操作系統：Android 10.0

　　存儲：256GB UFS + 12GB LPDDR5 (默認) 128GB UFS + 8GB LPDDR5 (可選) 128GB UFS + 12GB LPDDR5 (可選)

　　工作溫度：-25°C ~ +75°C

　　存儲溫度：-40°C ~ +90°C

　　模組尺寸：45.0 x 40.0 x 2.7mm;LGA 雙面布

　　工作電壓：3.5V~4.35V(典型值：3.8V)

　　認證：CCC*

　　特性：

　　WLAN：Wi-Fi 6 (2x2 MU MIMO,802.11 ax)

　　藍牙：BT 5.1

　　2個4K屏幕顯示

　　2路USB 3.1

　　6路攝像頭接口*

　　4K/8K視頻編解碼能力

　　天線接口：

　　Wi-Fi&BT天線*2

　　其他接口：

　　PCIe接口：2組

　　I2C接口：5組

　　UART接口：5組(2 組支持硬件流控，最高速率可達 4Mbps)

　　SD卡接口：1組(支持 SD 3.0, 4-bit SDIO,dual-voltage)

　　SPI接口：3組

　　ADC接口：2組

　　PWM接口：2組

　　GPIO接口：>=30組

　　PWRKEY：1.8V，內部上拉

　　USB接口：

　　雙USB接口2 x USB 3.1

　　支持USB OTG，其中1組USB支持Display Port v1.4

　　音頻接口：

　　數字接口：3組 IIS/TDM/PCM接口，支持Audio over USB Type-C

　　觸摸屏接口：

　　I2C接口電容式觸摸屏

　　攝像頭接口：

　　6組 4-lane MIPI-CSI*

　　Qualcomm Spectra? 480 ISP ;25+25 or 64MP@30fps

　　接口信息：

　　顯示接口：

　　2組4-lane MIPI-DSI DSI0 或 DSI1：最大支持 1920 x 1200@60Hz DSI0+DSI1: 最大支持 5040 x 2160@60Hz

　　1組DisplayPort v1.4 over USB Type-C 最大支持 2x 4k@60Hz 或 FHD@120Hz

　　多媒體信息：

　　視頻編解碼：

　　Decode：4K@240fps or 8K@60fps H.264/H.265/VP9/VP8/MPEG-2

　　Encode：4K@120fps or 8K@30fps H.264/H.265/VP8

　　Concurrency：4K60 Decode + 4K30 Encode

　　SNM950系列頻段信息：

　　全球：

　　Wi-Fi: 802.11ax，2×2 MIMO

　　BT:BT5.1

　　備注：*研發中
